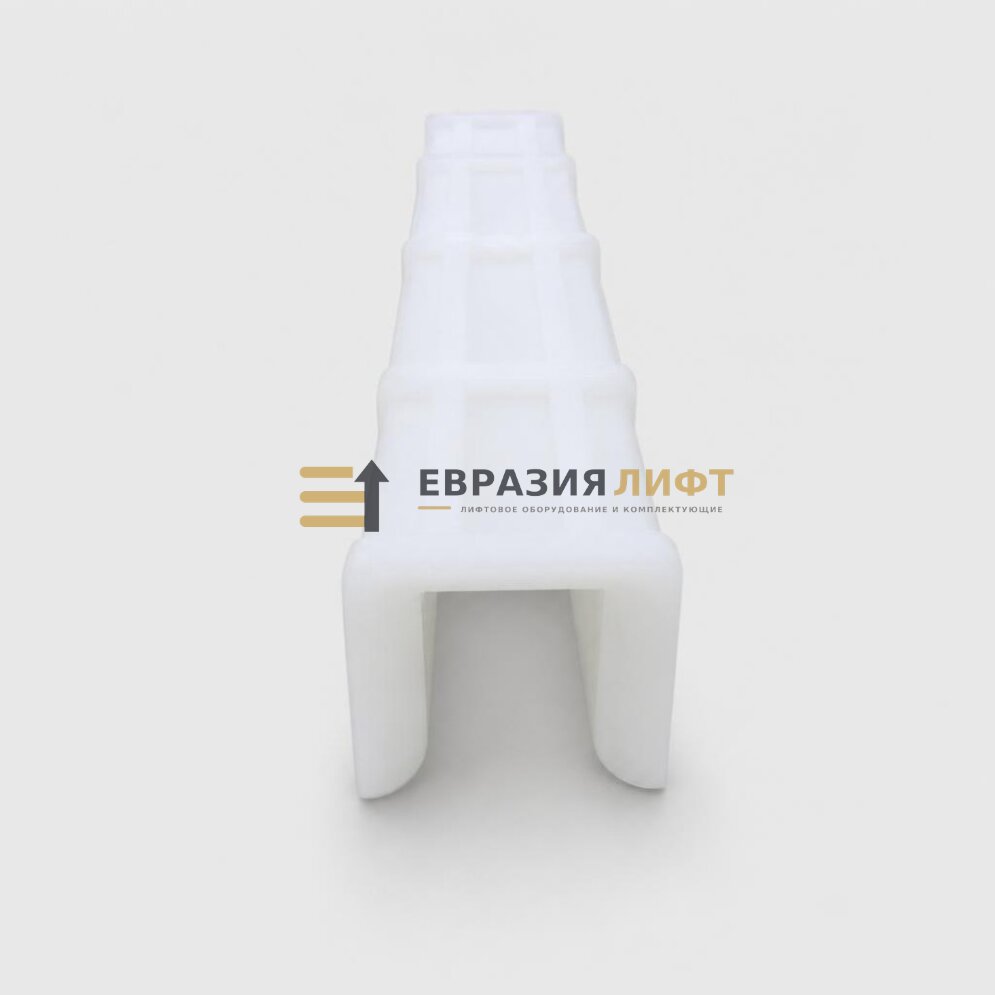

Вкладыш башмака кабины KONE zk11232 служит для направляющего взаимодействия кабины лифта с шахтными направляющими и поддержания ее устойчивого хода. Деталь работает в составе башмака, где принимает на себя часть контактных нагрузок и помогает удерживать кабину в заданном положении при перемещении по вертикали. За счет правильной посадки и формы рабочей поверхности вкладыш участвует в формировании равномерного скольжения или направленного перемещения, снижая вероятность перекоса и бокового смещения кабины.
В узлах такого типа вкладыш действует как промежуточный элемент между башмаком и направляющей. Он задает рабочий зазор, обеспечивает спокойное ведение кабины и уменьшает влияние мелких неровностей, возникающих при движении. Когда сопряжение выполнено правильно, нагрузка распределяется более равномерно, а кабина сохраняет стабильное положение относительно направляющих на всем участке хода.
На работу детали влияют состояние направляющих, износ корпуса башмака, жесткость крепления и общее состояние подвески и рамы кабины. При изменении зазора или при неравномерном износе возникают признаки, которые требуют диагностики: появление шума в зоне башмака, вибрации, рывки при движении, следы задевания, повышенное усилие при ходе и заметный люфт. Такие проявления не указывают однозначно только на одну причину, но позволяют проверить весь направляющий узел.
Вкладыш башмака работает в условиях повторяющихся нагрузок и постоянного взаимодействия с направляющей, поэтому его рабочая поверхность постепенно меняет форму. На состояние узла также влияет загрязнение шахтной зоны, которое ухудшает движение и ускоряет износ сопрягаемых поверхностей. Если геометрия вкладыша нарушается, кабина хуже удерживается в центральном положении, а движение становится менее ровным.
При диагностике оценивают равномерность износа, плотность посадки, отсутствие сколов, трещин и следов перегрева или истирания, если они заметны на доступных поверхностях. Важно также проверить симметрию работы всех направляющих элементов кабины, поскольку отклонение одного из них отражается на поведении всего узла. Своевременная оценка состояния позволяет сохранить стабильность хода и снизить нагрузку на сопряженные элементы башмака и направляющей.
Для подбора требуется точное соответствие типу башмака, месту установки и обозначению zk11232, чтобы рабочая геометрия и посадка совпали с существующим узлом.
