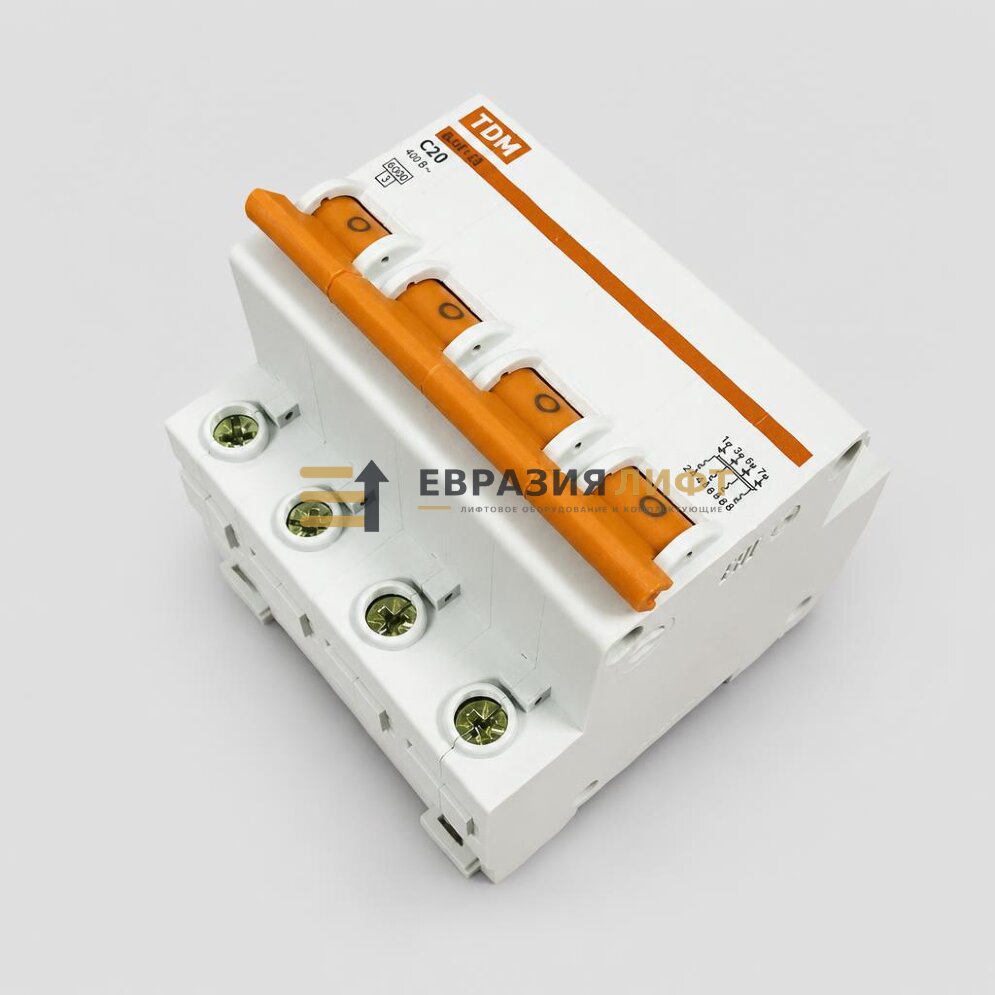

Автоматический выключатель C20 ВА47-63 4Р 20А 4,5кА TDM предназначен для коммутации и защиты электрических цепей лифтового оборудования от перегрузки и короткого замыкания. В составе лифтового узла он применяется как аппарат, который позволяет подавать и снимать питание с линии, а при аварийном росте тока размыкает цепь автоматически без участия оператора. Для такого типа устройств характерно сочетание отключающей функции и защитной реакции на длительное превышение рабочего режима, когда нагрузка возрастает постепенно, либо на резкий токовый выброс, возникающий при повреждении проводки, механическом заклинивании или отказе подключенных элементов.
Принцип работы основан на действии двух механизмов расцепления. Тепловой элемент реагирует на продолжительную перегрузку: нагрев вызывает срабатывание и последующее размыкание контактов. Электромагнитный элемент действует быстрее и отключает цепь при резком увеличении тока, характерном для короткого замыкания. Такая схема позволяет разделять разные типы аварийных режимов и ограничивать развитие повреждения в линии. После срабатывания выключатель возвращается в рабочее состояние только при восстановлении нормального режима и повторном включении механизма, при этом само наличие отключения еще не указывает на неисправность, если причина была внешней.
В лифтовой системе выключатель взаимодействует с цепями управления, питания и защиты, обеспечивая согласованную работу отдельных участков электрооборудования. Он включается в общую силовую линию и участвует в последовательности подачи напряжения на связанные узлы, где важно сохранить стабильность питания без ложных отключений. При росте нагрузки, ухудшении контакта в подключенных к линии элементах или повреждении изоляции аппарат первым реагирует на токовый режим. Поэтому его состояние отражается на работе всей цепи: нарушения в нем могут проявляться как нестабильная подача питания, а внешние дефекты проводки или подключенных механизмов — как повторяющиеся отключения.
Признаками необходимости диагностики служат частые срабатывания без очевидной причины, нагрев корпуса и мест подключения, запах перегрева, следы потемнения, ослабление фиксации механизма, затрудненное включение или нестабильное удержание во включенном положении. Поводом для проверки также становится заметное отличие поведения цепи от обычного режима: кратковременное включение с последующим отключением, периодические перерывы питания или восстановление работы только после внешнего воздействия на аппарат. Такие симптомы не подтверждают отказ именно этого выключателя, но указывают на необходимость анализа всей защищаемой линии и самого узла.
При подборе важно точно учитывать тип выключателя, число полюсов, номинальный ток и отключающую способность, чтобы параметры соответствовали электрической схеме лифтового оборудования.
