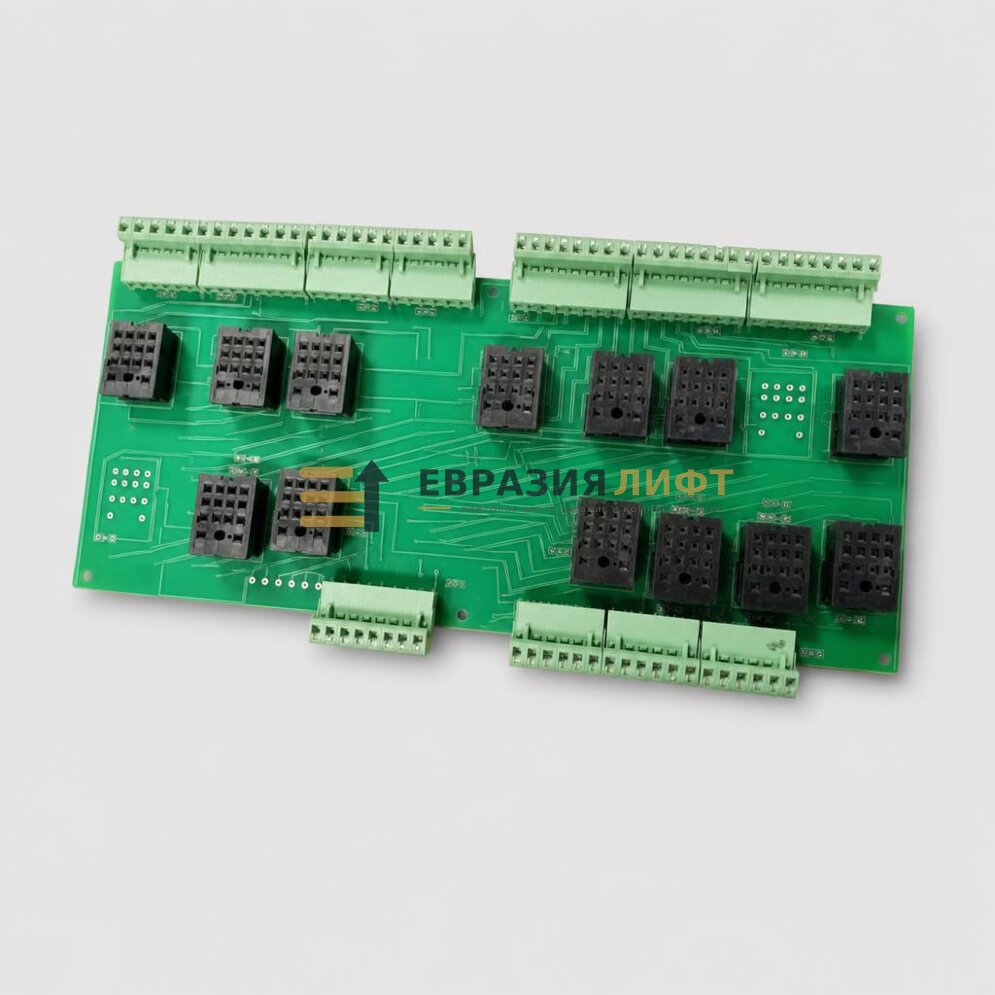

Блок релейный ШУЛМ-Р2 без реле (13 колодок) ЕИЛА.758726.112ИО СЛ.1 ЩЛЗ служит для размещения и коммутации релейных элементов в лифтовой системе управления. Он используется как промежуточное звено между управляющими сигналами и исполнительными цепями, где требуется четкое переключение контактов по заданной схеме. В такой группе релейный узел формирует электрические связи между отдельными линиями, а колодки обеспечивают фиксированное подключение проводников и удобную разводку цепей внутри шкафа управления или другого монтажного узла. Благодаря этому упрощается организация сигналов, связанных с пуском, блокировками и обменом состояниями между элементами автоматики.
Принцип работы релейного узла основан на том, что управляющее воздействие на катушку или связанный с ней элемент вызывает переключение контактной группы. В результате одна цепь размыкается, а другая замыкается, что позволяет передавать команду дальше по схеме без прямого механического воздействия на исполнительные механизмы. Для лифта это важно там, где нужно согласовать работу нескольких электрических контуров и обеспечить последовательность действий. Сам релейный блок выступает как организованная точка распределения сигналов, а его колодки задают удобный и повторяемый способ подключения проводов.
Взаимодействие такого блока с другими элементами системы строится через цепи управления, сигнальные линии и монтажные соединения. Он связан с кнопочными постами, контроллерами, блокировочными контурами, цепями индикации и иными узлами, которые формируют общую логику работы лифта. Если в соединениях появляется ослабление, окисление или нестабильный контакт, нарушается передача управляющего сигнала, и могут возникать сбои в последовательности срабатывания. Поэтому для релейного блока важны надежность крепления проводников, чистота электрических переходов и стабильность состояния посадочных мест.
К признакам, при которых требуется диагностика, относят неустойчивое срабатывание связанных цепей, периодические пропадания команды, нагрев в зоне соединений, следы подгорания, нестабильную работу отдельных контуров и повышенную чувствительность к вибрации. Такие проявления не указывают однозначно на конкретную причину, но часто сопровождают нарушения в релейной группе или на участках подключения. Если в системе появляются задержки переключения, несогласованность сигналов или повторяющиеся отказы в одной и той же цепи, состояние блока и его соединений необходимо проверять в составе общей электрической схемы.
При осмотре оценивают целостность колодок, надежность фиксации проводов, отсутствие следов перегрева и соответствие схемы подключения фактической разводке. Для релейных узлов критичны стабильный контакт, одинаковое качество всех линий и отсутствие механического люфта в точках крепления. При выборе замены важно точное соответствие исполнению, числу колодок и схеме подключения.
