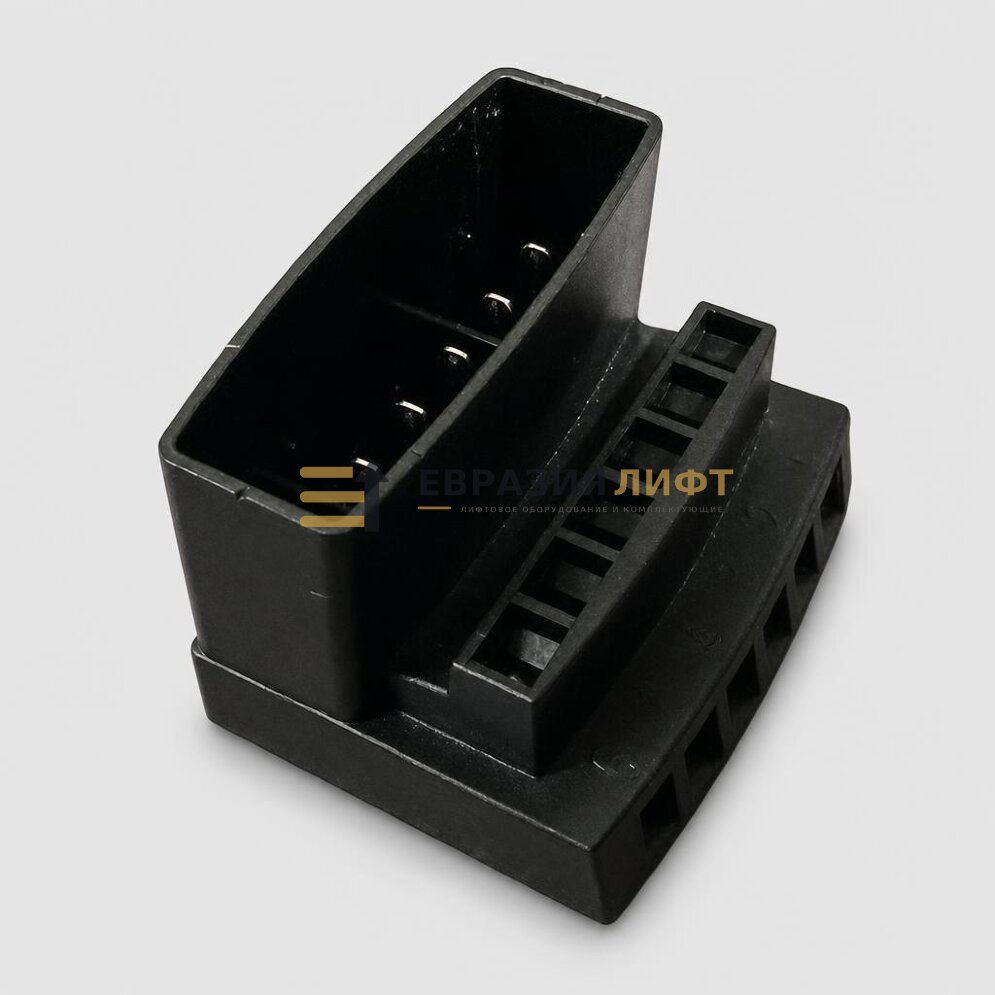

Разъем A0225 SUPU предназначен для разъемного соединения электрических цепей в лифтовом оборудовании. Шестиконтактное исполнение позволяет объединять несколько линий в одном узле и сохранять удобство последующего разъединения при обслуживании и диагностике. Такой тип соединителя используют в участках, где требуется компактная прокладка жгута и повторяемое соединение без жесткой фиксации проводов на месте.
Принцип работы штекерного разъема основан на сопряжении ответных частей с обеспечением устойчивого электрического контакта. Передача сигнала или питания происходит через контактные пары, а качество соединения зависит от точности посадки, состояния проводников и отсутствия загрязнений в зоне соединения. Для подобных узлов важны корректная ориентация, надежная фиксация и сохранение расчетного усилия удержания, поскольку именно они определяют стабильность контакта в условиях вибрации и эксплуатации..
Конструкция рассчитана на подключение проводников сечением 0,08–2,5 мм2, что позволяет использовать его как в тонких сигнальных цепях, так и в более нагруженных участках схемы в пределах допуска. Номинальный ток 10 А задает рабочий предел для данной линии соединения и учитывается при анализе режима. Для лифтового оборудования это особенно важно, поскольку в одном жгуте могут соседствовать разные по назначению цепи, и каждая из них должна сохранять свой электрический режим без перегрузки соединителя.
В составе системы такой разъем взаимодействует с кабельными жгутами, клеммными участками, управляющими блоками и промежуточными линиями передачи. Он служит точкой разделения цепи, где можно быстро рассоединить участок без вмешательства в остальную проводку. Черный цвет корпуса не влияет на электрические свойства, но является частью конструктивного исполнения и помогает выдерживать единый вид кабельной трассы в шкафах, на платформах и в других узлах оборудования.
Для диагностики обращают внимание на ослабление фиксации, следы потемнения, локальный нагрев, нестабильный контакт, периодические обрывы, деформацию корпуса и затрудненное соединение с ответной частью. Такие проявления не доказывают отказ конкретно этого элемента, но указывают на необходимость проверки контактной зоны, проводника и соседних участков цепи. При подборе важно сверять число контактов, диапазон сечения проводников, допустимый ток и тип соединения с параметрами конкретной схемы.
