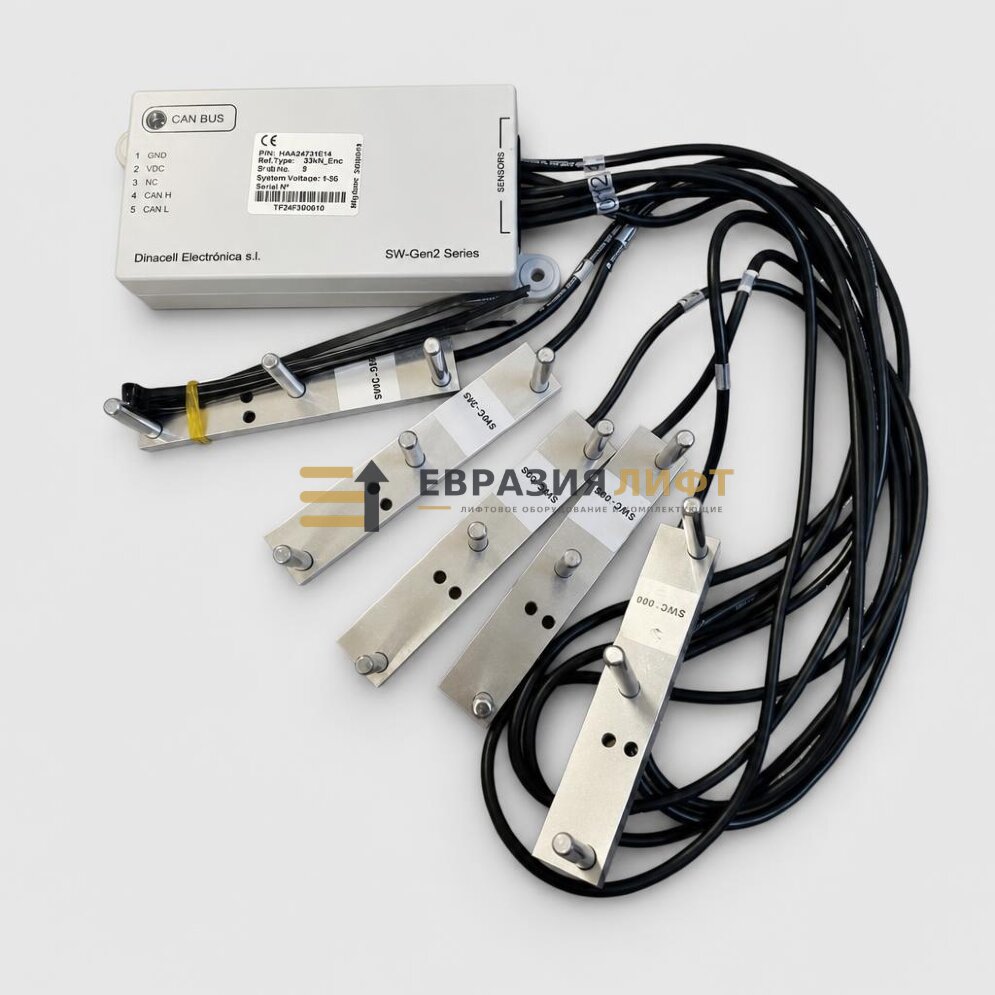

Устройство грузовзвешивания Otis GEN2 (5 ремн., 43kN) HAA24270E14 Dinacell Electronica предназначено для контроля нагрузки в лифтовой системе и формирования сигнала о фактической загрузке кабины. Такой узел используется там, где необходимо определить массу, действующую на подвесной контур, и передать в систему управления информацию, на основании которой оценивается допустимый режим работы. Для лифтового оборудования это один из элементов, обеспечивающих согласованную реакцию на изменение загрузки и переход к предельным состояниям, включая перегрузку.
Принцип работы устройств этого типа основан на преобразовании механического воздействия от ремней или опорного элемента в измеряемый сигнал. Когда нагрузка меняется, чувствительный узел фиксирует отклонение усилия и передает его в цепь обработки данных. В зависимости от схемы лифта этот сигнал может использоваться для индикации, блокировки движения при превышении допустимой массы и корректировки поведения системы в переходных режимах. Сам по себе такой узел не управляет приводом напрямую, а служит источником информации для управляющей логики.
В системе он взаимодействует с ремнями подвеса, элементами крепления и контроллером, который интерпретирует полученные данные. При корректной работе важны стабильность механической передачи усилия, отсутствие люфтов в точках крепления и надежность электрического канала, если измерение выполняется через преобразователь. В пятиременном исполнении нагрузка распределяется через несколько ветвей, поэтому точность оценки зависит от равномерности передачи усилия и общего состояния подвесного тракта. Любое нарушение в этой цепочке отражается на качестве сигнала и на том, как система оценивает загрузку.
Неисправность или нестабильность такого узла обычно проявляется косвенно. К признакам относятся ложное срабатывание перегрузки, отсутствие реакции на фактическое изменение массы, плавающие показания, несоответствие между загрузкой кабины и сигналом системы, а также нестабильное поведение при одинаковых условиях. Подобные симптомы не доказывают отказ именно этой детали, но указывают на необходимость проверки механической части, креплений, линии передачи сигнала и согласования с управляющей системой.
При диагностике оценивают не только сам измерительный элемент, но и состояние сопряженных деталей, поскольку грузовзвешивание работает в составе всей подвесной и управляющей схемы. Важны повторяемость сигнала, отсутствие механических перекосов и корректная реакция системы на изменение нагрузки. Для подбора требуется точное соответствие типу лифтового оборудования, числу ремней и параметрам данного исполнения.
